نمای اسپایدر (Spider Glass Facade) یکی از مدرن ترین سیستم های اجرای نمای شیشه ای است که با حذف قاب های آلومینیومی، سطحی کاملاً شفاف و یکپارچه ایجاد میکند. در این سیستم، شیشه ها به کمک اتصالات فلزی عنکبوتی (Spider Fittings) به سازه اصلی متصل می شوند و ظاهری مینیمال، لوکس و چشم نواز به ساختمان می بخشند. به همین دلیل، نمای اسپایدر در ساختمان های تجاری، اداری، هتل ها، مراکز خرید، نمایشگاه ها و پروژه های معماری شاخص کاربرد گسترده ای دارد.
در این مقاله جامع، تمامی ابعاد فنی، ویژگی ها، انواع سیستم های سازه ای، نحوه محاسبه قیمت و نکات کلیدی در نگهداری نمای شیشه ای اسپایدر را بررسی می کنیم.
اگر زمان کافی برای مطالعه این مقاله رو ندارید، برای دریافت اطلاعات و مشاوره رایگان همین حالا با کارشناسان ما تماس بگیرید.
فهرست عناوین

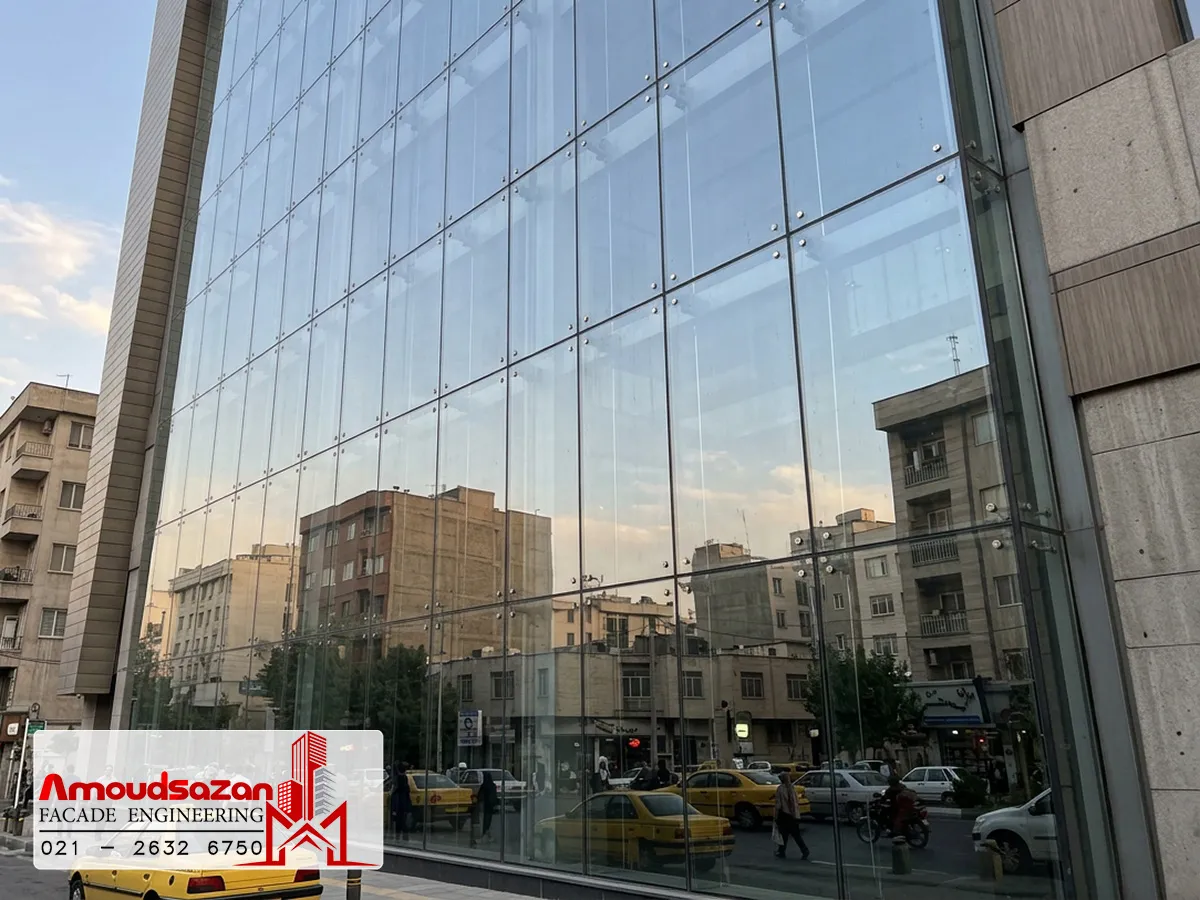

نمای اسپایدر چیست؟
نمای اسپایدر (Spider Facade) یکی از مدرنترین سیستمهای نمای شیشهای بدون فریم است که در آن پنلهای شیشهای بهجای قرار گرفتن داخل قابهای آلومینیومی، با استفاده از اتصالات نقطهای (Point Fixing) و یراقآلات استیل مخصوص به نام اسپایدر به سازه اصلی متصل میشوند. این روش باعث ایجاد نمایی کاملاً شفاف، یکپارچه و مینیمال میشود.
در این سیستم، شیشهها معمولاً از نوع سکوریت لمینت هستند و توسط یراقآلات استیل ضدزنگ به سازه پشتیبان متصل میشوند. سازه نگهدارنده میتواند از جنس فولاد، لوله استیل، فین شیشهای یا سیستم کابلی باشد که بسته به طراحی پروژه انتخاب میشود.
مزایای نمای اسپایدر
هنگامی که صحبت از انتخاب میان انواع نمای شیشه ای به میان میآید، مزایای نمای اسپایدر آن را در صدر انتخابهای پروژههای لوکس تجاری و نمایشگاهی قرار میدهد:
شفافیت بیرقیب
به دلیل حذف فریمهای عمودی و افقی، بیشترین میزان عبور نور در نمای شیشه ای اسپایدر محقق میشود.
انعطاف در فرمدهی
طراحی نمای اسپایدر اجازه ایجاد سطوح منحنی، کروی و پیچیده را به معمار میدهد.
مقاومت لرزهای
به دلیل وجود مفاصل حرکتی در روتولها، شیشه اسپایدر در برابر تکانهای ناشی از زلزله یا نشست ساختمان، انعطافپذیری بالایی دارد.
سهولت در تعمیرات
در صورت بروز آسیب، هر پنل شیشهای در سیستم اسپایدر به صورت مستقل قابل تعویض است.
با این حال، هزینه اجرای نمای اسپایدر و حساسیت بالای آن در برابر خطاهای میلیمتری، از چالشهایی است که تنها یک مجری نمای اسپایدر باسابقه میتواند بر آنها فائق آید.

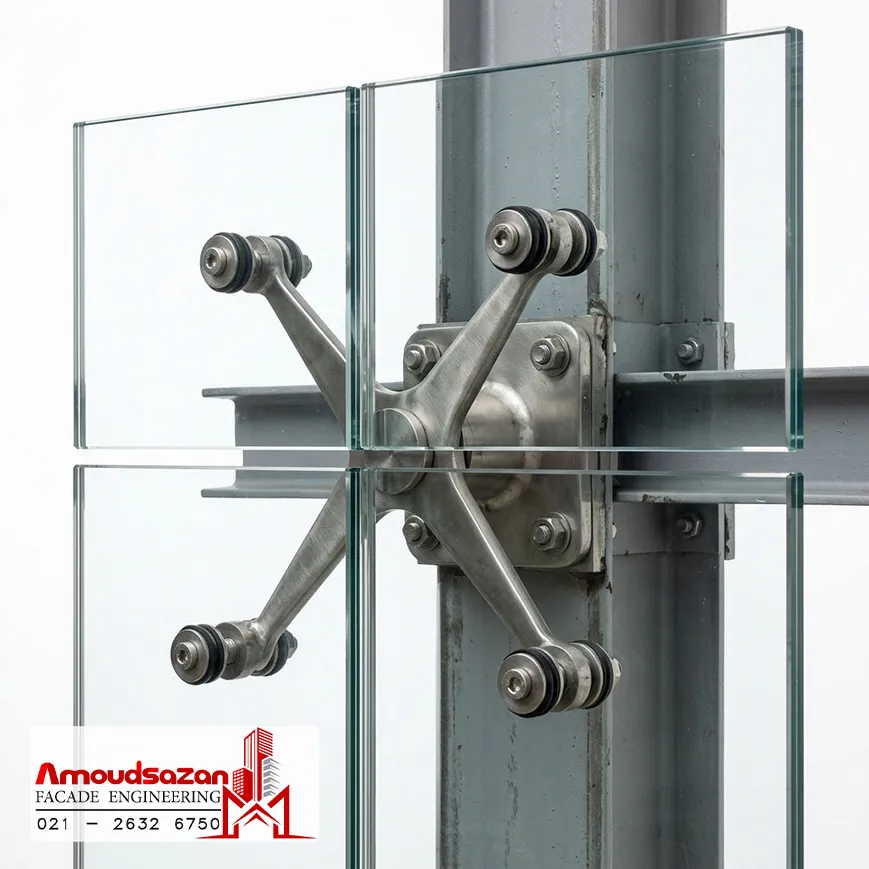

اجزای اصلی نمای اسپایدر
نمای اسپایدر از مجموعهای از قطعات مهندسیشده و با دقت ساخت بالا تشکیل شده است که هر کدام وظیفهای مشخص در حفظ استحکام، ایمنی و پایداری سازه بر عهده دارند. این قطعات علاوه بر نگهداری شیشهها، بار مرده، فشار باد، نیروهای ناشی از زلزله و سایر بارهای محیطی را بهصورت ایمن به سازه اصلی ساختمان منتقل میکنند.
عملکرد صحیح هر یک از این اجزا، نقش مهمی در دوام، ایمنی و عملکرد بهینه سیستم نمای اسپایدر دارد.
چنگکها یا قطعات اصلی استیل هستند که ظاهری شبیه به پاهای عنکبوت دارند. این قطعات از یک سمت به سازه پشتیبان و از سمت دیگر به شیشهها متصل میشوند.
انواع اسپایدر از نظر تعداد پره:
- تکپره (1-Way): برای گوشهها و لبههای نما.
- دوپره (2-Way): برای اتصال دو جام شیشه در کنار هم (بالا، پایین یا کنارهها).
- سهپره (3-Way): برای فرمهای خاص معماری و کنجها.
- چهارپره (4-Way): پرکاربردترین نوع؛ برای تقاطع و اتصال ۴ جام شیشه در یک نقطه.
جنس آلیاژ: معمولاً از استیل ضد زنگ 304 (برای محیطهای داخلی و خشک) یا استیل ضد زنگ 316 (برای فضاهای بیرونی، مرطوب و ساحلی به دلیل مقاومت بالا در برابر زنگزدگی) ساخته میشوند.
روتلها پیچها و اتصالدهندههای نقطهای و مخصوصی هستند که از درون سوراخهای ایجادشده روی شیشه عبور میکنند و شیشه را به چنگک اسپایدر متصل میسازند.
روتل صلب (Rigid Routel): حرکتی ندارد و برای سازههای کوچک کاربرد دارد.
روتل مفصلی / گردان (Articulated Routel): قابلیت چرخش جزئی (چند درجه) دارد. این ویژگی باعث میشود که در هنگام زلزله یا فشار باد، ضربه به شیشه منتقل نشده و از شکستن آن جلوگیری شود.
واشرهای EPDM: واشرهای لاستیکی مخصوصی که بین پیچ فلزی و شیشه قرار میگیرند تا مانع از تماس مستقیم فلز با شیشه و ایجاد خط و خش یا شکستگی شوند.
سازه یا نگهدارندهای است که در پشت شیشهها قرار میگیرد و بار کل نمای اسپایدر را تحمل میکند.
نوع سازه : ویژگی و کاربرد.
سازه فلزی (Metal Structure) : استفاده از لولهها یا قوطیهای فولادی/استیل؛ اقتصادیترین و رایجترین حالت.
سازه کابلی (Cable System) : استفاده از کابلهای استیل تحت کشش؛ ایجاد نمایی فوقالعاده سبک و مدرن.
تیغه شیشهای (Glass Fin) : استفاده از ستونهای شیشهای عمودی؛ ایجاد نمایی ۱۰۰٪ شیشهای و بدون فلز.
شیشههای استفاده شده در نمای اسپایدر به دلیل حساسیت بالا باید شرایط ویژهای داشته باشند:
شیشه لمینت-سکوریت: شامل ۲ یا چند لایه شیشه سکوریت به همراه طلق PVB یا SGP در میان آنها. (در صورت شکستن، شیشه فرو نمیریزد).
شیشه دوجداره اسپایدر: برای فضاهایی که نیاز به عایقبندی حرارتی و صوتی (انرژی) دارند. در این شیشهها، قطعه روتل معمولاً به لایه بیرونی متصل میشود تا جداره داخلی دستنخورده باقی بماند.
در نمای اسپایدر هیچ فریم فلزی بین شیشهها وجود ندارد، بنابراین درز ۱۰ تا ۱۵ میلیمتری میان جامهای شیشه با چسبهای سیلیکونی ساختمانی (Structural Silicone) مقاوم در برابر اشعه UV و تغییرات آبوهوایی پر و آببندی میشود.
استفاده از قطعات استاندارد و باکیفیت، تأثیر مستقیمی بر دوام و عملکرد نمای اسپایدر دارد.
انواع نمای اسپایدر
با توجه به نوع سازه نگهدارنده، نمای اسپایدر در مدلهای مختلف اجرا میشود.

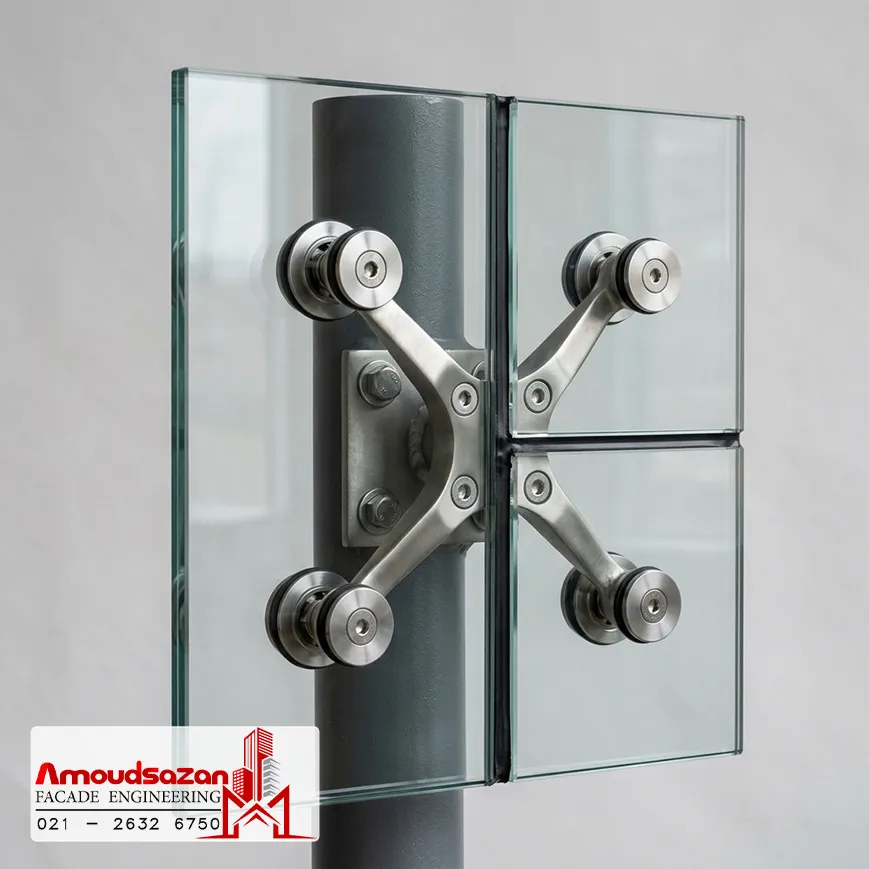

نمای اسپایدر با سازه لوله ای یا پروفیلی (Metal Frame / Tube Structure)
در این روش، بارنما توسط لولهها یا قوطیهای فلزی (معمولاً فولادی یا استیل) تحمل میشود. شاخکهای اسپایدر روی این قطعات فلزی جوش داده شده یا پیچ میشوند.
مزایا:
- هزینه اجرای کمتر
- سرعت نصب بالا
- محاسبه مهندسی سادهتر

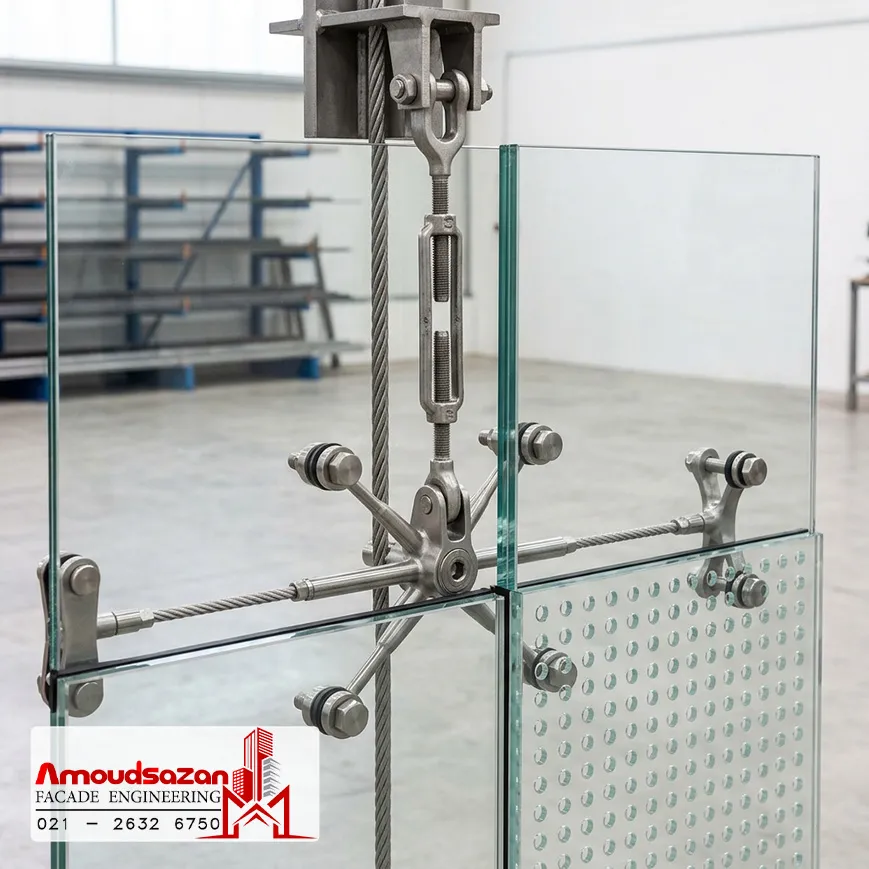

نمای اسپایدر با سازه کابلی (Cable Truss Structure)
به جای سازههای صلب فلزی، از شبکهای از کابلهای کششی استیل (به صورت افقی و عمودی) استفاده میشود. اتصالات اسپایدر روی این کابلهای تحت کشش سوار میشوند.
مزایا:
- فوقالعاده ظریف
- مدرن و شفاف؛ به طوری که سازه پشتیبان تا حد زیادی از دید پنهان میشود.

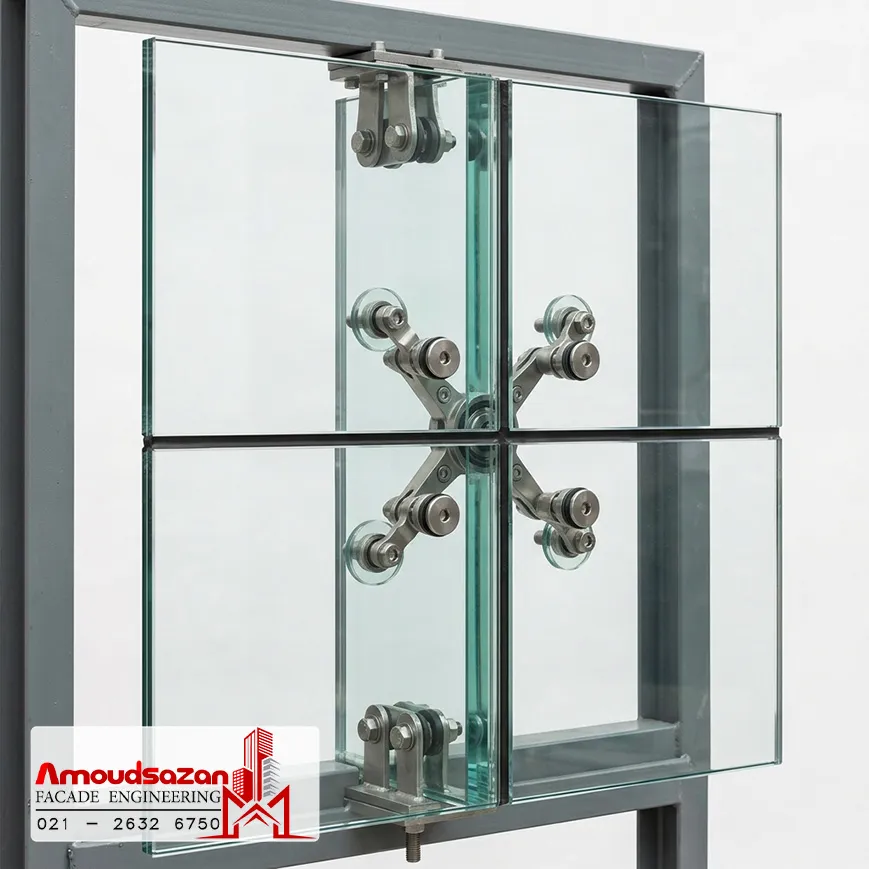

نمای اسپایدر با سازه تیغه شیشه ای (Glass Fin Structure)
در این حالت، خودِ سازه پشتیبان نیز از جنس شیشه لمینت ضخیم (تیغههای شیشهای عمودی) ساخته میشود. شاخکهای اسپایدر روی این تیغههای شیشهای نصب میشوند.
مزایا:
- بالاترین میزان شفافیت و عبور نور (تمامشیشهای).

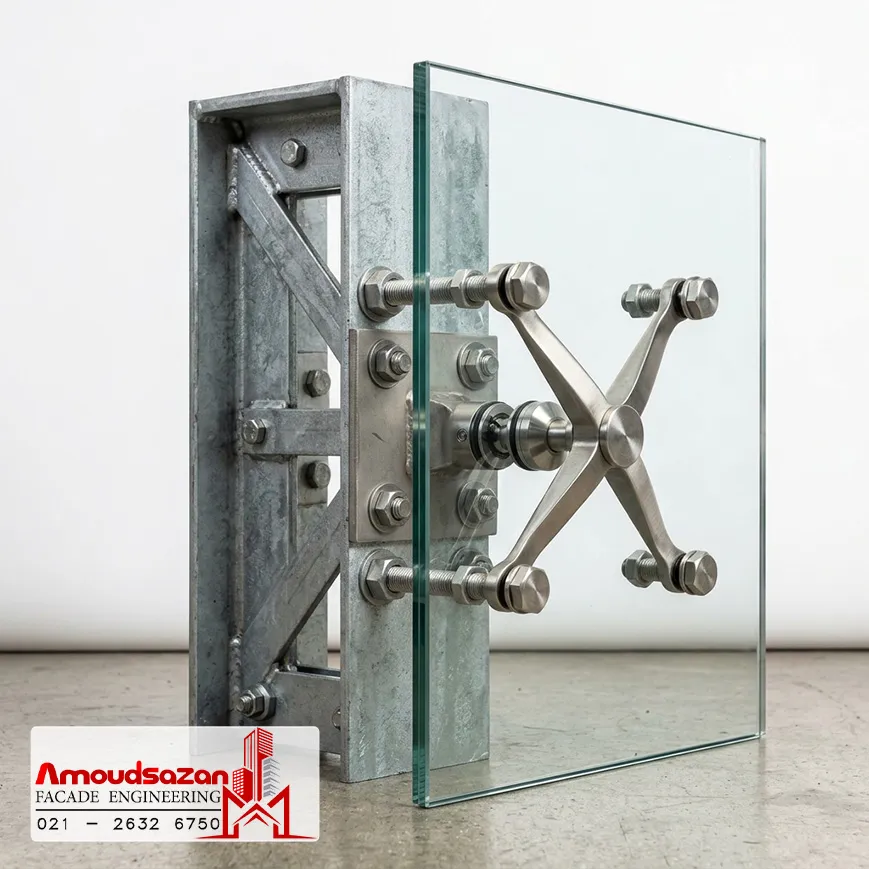

نمای اسپایدر ترکیبی یا خرپایی (Truss Structure)
برای دهانه ها و ارتفاع های بسیار بلند، از خرپاهای پیچیده فلزی به عنوان پشتیبان استفاده می شود تا مقاومت لازم در برابر لرزش و وزش بادهای شدید تأمین شود.
کاربردهای نمای اسپایدر
نمای اسپایدر به دلیل زیبایی و عملکرد مناسب در پروژههای مختلف مورد استفاده قرار میگیرد.
- ساختمانهای اداری
- برجهای تجاری
- مراکز خرید
- هتلها
- بانکها
- نمایشگاهها
- فرودگاهها
- لابی ساختمانهای لوکس
- ورودی ساختمانها
- ویلاهای مدرن
مراحل اجرای نمای اسپایدر
اجرای این سیستم نیازمند طراحی دقیق و نصب تخصصی است.
- 1. طراحی و محاسبات سازه
- 2. ساخت سازه فلزی
- 3. نصب اتصالات اسپایدر
- 4. نصب شیشههای سکوریت یا لمینت
- 5. آببندی و درزبندی
- 6. کنترل نهایی کیفیت و ایمنی
اجرای صحیح تمامی مراحل باعث افزایش طول عمر و عملکرد مناسب نما خواهد شد.

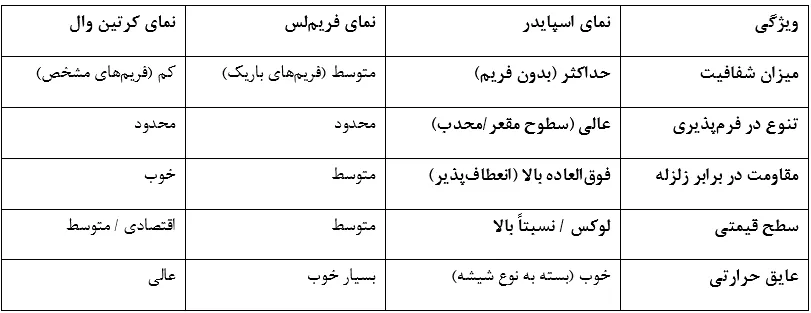

مقایسه نمای اسپایدر با سایر نماهای شیشهای
یکی از سوالات مهم، تفاوت نمای اسپایدر با سیستمهای کرتین وال (Curtain Wall) و فریم لس (Frameless) است.هر سه سیستم از محبوبترین نماهای شیشهای هستند، اما تفاوتهایی دارند. جدول زیر دید جامعی از این تفاوت ها ارائه میدهد:
قیمت نمای اسپایدر
قیمت نمای اسپایدر به عوامل مختلفی بستگی دارد و نمیتوان مبلغ ثابتی برای آن تعیین کرد. مهمترین عوامل مؤثر عبارتاند از:
- نوع شیشه
- ضخامت شیشه
- نوع اتصالات اسپایدر
- برند یراقآلات
- ابعاد پروژه
- ارتفاع ساختمان
- نوع سازه نگهدارنده
- پیچیدگی طراحی
- هزینه نصب
برای دریافت قیمت دقیق، لازم است نقشه پروژه و مشخصات فنی توسط کارشناسان بررسی شود.
با ما تماس بگیرید.
چرا نمای اسپایدر انتخاب مناسبی است؟
اگر به دنبال نمایی مدرن، شفاف، لوکس و با بیشترین میزان نور طبیعی هستید، نمای اسپایدر یکی از بهترین گزینهها است. این سیستم علاوه بر زیبایی چشمگیر، دوام بالا، ایمنی مناسب و قابلیت اجرای طرحهای خاص را نیز فراهم میکند. استفاده از شیشههای استاندارد و اتصالات استیل باکیفیت، عملکرد طولانیمدت این نما را تضمین کرده و ارزش ساختمان را افزایش میدهد.
جمع بندی
سوالات متداول
1. آیا نمای اسپایدر ایمن است؟
بله. در صورت استفاده از شیشه سکوریت یا لمینت استاندارد و اجرای اصولی، این سیستم از ایمنی بسیار بالایی برخوردار است.
2. نمای اسپایدر برای چه ساختمانهایی مناسب است؟
این سیستم برای ساختمانهای تجاری، اداری، هتلها، مراکز خرید، نمایشگاهها، بانکها و ویلاهای مدرن مناسب است.
3. آیا امکان تعویض شیشه وجود دارد؟
بله. در صورت آسیبدیدگی، پنل شیشهای آسیبدیده بدون نیاز به تخریب کل نما قابل تعویض است.
4. عمر مفید نمای اسپایدر چقدر است؟
در صورت اجرای صحیح و نگهداری مناسب، نمای اسپایدر میتواند چندین دهه عملکرد مطلوب و ظاهر زیبای خود را حفظ کند.
5. آیا نمای اسپایدر عایق حرارتی است؟
بله. با استفاده از شیشههای دوجداره یا لمینت و اجرای صحیح درزبندی، این سیستم میتواند عملکرد مناسبی در کاهش انتقال حرارت و صدا داشته باشد.
6. آیا امکان اجرای نمای اسپایدر به صورت قوسدار وجود دارد؟
بله، یکی از بزرگترین مزایای نمای اسپایدر امکان اجرای آن در سطوح کروی، شیبدار، قوسدار و فرمهای پیچیده معماری است.
