نمای فریم لس یکی از سیستمهای مدرن نمای شیشهای ساختمان است که با حذف دید مستقیم پروفیلهای آلومینیومی از نمای بیرونی، سطحی یکپارچه، مینیمال و شفاف ایجاد میکند. در این سیستم، شیشهها روی یک زیرسازی آلومینیومی نصب میشوند و درزهای بین شیشهها بهگونهای اجرا میشوند که قابهای نمایان در سطح نما دیده نشوند.
در این صفحه، انواع سیستم نمای فریم لس، روش اجرای آن، زیرسازی، مزایا و معایب، قیمت نمای فریم لس، نوع شیشه مناسب و تفاوت فریم لس با کرتین وال را بررسی میکنیم.
اگر زمان کافی برای مطالعه مقاله زیر رو ندارید، برای دریافت اطلاعات و مشاوره رایگان، همین حالا با کارشناسان ما تماس بگیرید.
فهرست عناوین
نمای فریم لس چیست؟
نمای فریم لس (Frameless Curtain Wall) نوعی سیستم کرتین وال است که در آن اتصالات آلومینیومی از نمای خارجی پنهان میشوند و تنها شیشهها قابل مشاهده هستند. در این روش، شیشهها توسط پروفیلهای اختصاصی، لاستیک های آب بندی و چسبهای سیلیکونی سازه ای در جای خود ثابت میشوند.
نتیجه اجرای این سیستم، نمایی کاملاً صاف، مدرن و شفاف است که زیبایی ساختمان را چندین برابر میکند.
پروژه های ما
انواع سیستم نمای فریم لس

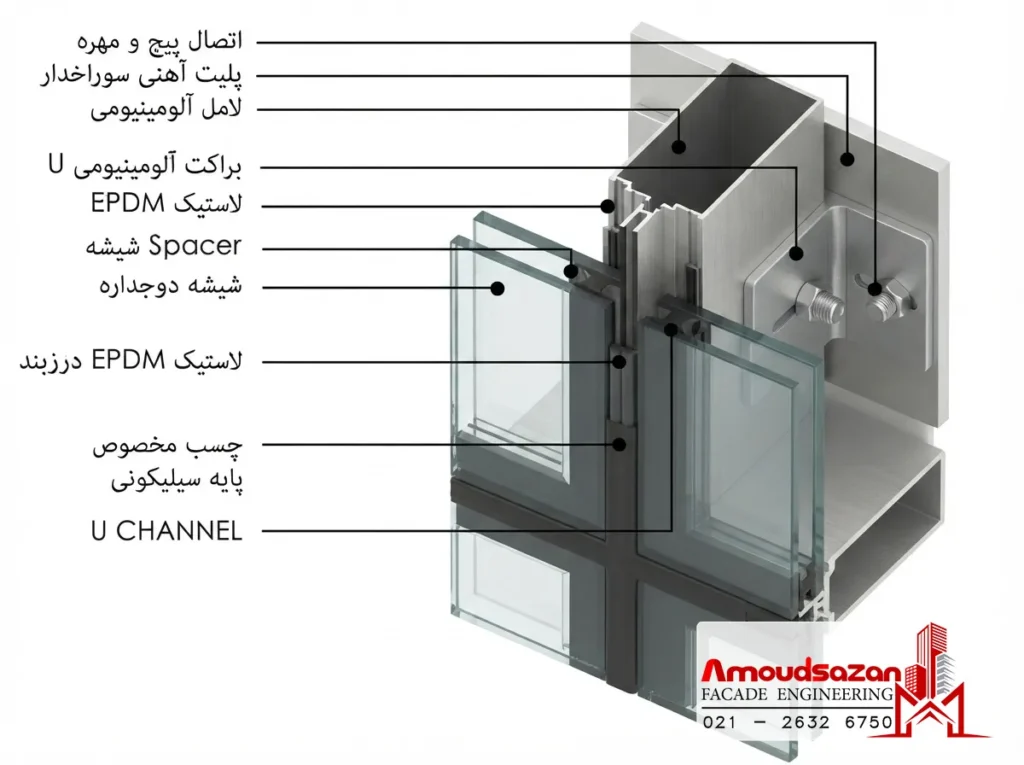

فریم لس U-Channel
در این روش شیشهها داخل پروفیل U شکل قرار میگیرند و از بیرون هیچگونه فریم آلومینیومی مشاهده نمیشود. این سیستم یکی از رایجترین روشهای اجرای فریم لس در ایران است.
مزایا:
- ظاهر کاملاً یکپارچه
- اجرای سریع
- آببندی مناسب
- هزینه اقتصادیتر
Full Frameless
در این سیستم فریم لس تقریباً هیچ پروفیل قابل مشاهدهای وجود ندارد و کل نما تنها از شیشه تشکیل شده است. این روش بیشترین میزان شفافیت را ایجاد میکند و بیشتر در ساختمان های لوکس استفاده میشود.
مزایا:
- زیبایی فوقالعاده
- بیشترین میزان دید
- معماری مدرن
- نورگیری بسیار بالا
طبقهبندی و جزئیات فنی سیستمهای زیرسازی نمای فریم لس
در سیستم نمای فریم لس، برخلاف سیستم فیس کپ، هیچگونه درپوش آلومینیومی، بهصورت نمایان در سطح بیرونی شیشه دیده نمیشود و تنها چیزی که از بیرون به چشم میخورد، شیشهها و درزهای باریک بین آنهاست. برای دستیابی به این ساختار یکپارچه، از دو سیستم زیرسازی اصلی استفاده میشود:
سیستم استراکچر تمامآلومینیوم
در این روش، تمامی اجزای تشکیلدهنده زیرسازی، شامل لاملهای عمودی (مولیون) و افقی (ترنسوم)، از جنس پروفیلهای آلومینیومی اکسترود شده با آلیاژهای مستحکم (معمولا سری ۶۰۰۰) هستند.
ویژگی فنی: به دلیل ضریب انبساط حرارتی یکسانِ تمامی قطعات، این سیستم در برابر تغییرات دمایی بسیار پایدار است و احتمال ایجاد صدا، ناشی از تنشهای حرارتی در اتصالات غیرهمجنس در آن به حداقل میرسد.
کاربرد: این سیستم وزن بسیار کمی به سازه اصلی ساختمان تحمیل میکند و به دلیل مقاومت ذاتی آلومینیوم در برابر خوردگی، برای مناطق با رطوبت بالا (مناطق ساحلی) بهترین گزینه است.
سیستم ترکیبی (آهن و آلومینیوم - Hybrid System)
در این روش که به دلیل صرفه اقتصادی در بسیاری از پروژههای داخلی رایج است، از یک ساختار دوگانه استفاده میشود. سازه اصلیِ نگهدارنده (قوطیهای آهنی با مقاطع محاسباتی) به اسکلت ساختمان متصل شده و بهعنوان استراکچرِ اصلی باربر عمل میکند. در مرحله بعد، قابهای آلومینیومی (فریمها) که شیشهها داخل آنها قرار دارند، به این زیرسازی آهنی متصل میشوند.
جزئیات اجرایی: شیشهها ابتدا در کارگاه داخل قابهای آلومینیومی مخصوص قرار گرفته و با چسبهای سیلیکون ساختمانی فیکس میشوند. سپس این فریمها به صورت مکانیکی بر روی پروفیلهای آهنی نصب خواهند شد.
نکته فنی: در این سیستم، برای جلوگیری از خوردگی گالوانیک (تنش الکتروشیمیایی ناشی از تماس مستقیم آهن و آلومینیوم)، باید حتما از واشرهای جداکننده یا لایههای عایق (مانند نوار EPDM) در محل اتصال پروفیل آلومینیومی به قوطی آهنی استفاده شود. عدم رعایت این نکته باعث اکسیدشدنِ سریع آلومینیوم در محل تماس با آهن و بهخطر افتادن ایمنی نما در درازمدت خواهد شد.
روش اجرای نمای فریم لس
یکی از مهمترین مراحل در ساخت ساختمانهای مدرن، روش اجرای نمای فریم لس است. اجرای صحیح این سیستم نقش مهمی در عملکرد و دوام آن دارد. به طور کلی روش اجرای نمای فریم لس شامل چند مرحله اصلی است:
طراحی و محاسبات مهندسی
در ابتدا تیم طراحی با توجه به شرایط سازه و معماری ساختمان، سیستم مناسب فریملس نما را طراحی میکند. در این مرحله ابعاد شیشهها، نوع پروفیلها و جزئیات Framelees مشخص میشود.
ساخت زیرسازی آلومینیومی
در مرحله بعد زیرسازی آلومینیومی که بخش اصلی فریم لس نما است بر روی سازه ساختمان نصب میشود. این زیرسازی در پشت شیشه قرار دارد و در ظاهر نمای شیشه ای یکپارچه ، دیده نمیشود.
نصب شیشهها
پس از آماده شدن زیرسازی، شیشهها در محل خود قرار میگیرند. در این مرحله دقت در اجرای نمای فریم لس اهمیت بسیار زیادی دارد زیرا هرگونه خطا ممکن است باعث کاهش کیفیت نمای شیشه فریم لس شود.
آببندی و درزگیری
در آخرین مرحله از روش اجرای نمای فریم لس درزهای بین شیشهها با چسبهای سیلیکونی مخصوص پر میشود تا عایقبندی کامل ایجاد شود. این مرحله نقش مهمی در عملکرد صحیح نمای فریم لس دارد.
جهت دریافت مشاوره و بازدید رایگان، با ما تماس بگیرید.
مزایای نمای فریم لس
استفاده از نمای فریم لس مزایای متعددی برای ساختمان دارد. مهمترین مزایای نمای شیشه فریم لس عبارتاند از:
ایجاد نمای شیشه ای یکپارچه و زیبا
افزایش نور طبیعی در فضای داخلی
زیبایی مدرن در نمای شیشه ای
افزایش ارزش ملک
امکان طراحی انعطافپذیر در سیستم Framelees
کاهش دید قابهای فلزی در نما
هماهنگی با معماری مدرن
همچنین در پروژههایی که با کیفیت بالا اجرای نمای فریم لس انجام میشود، عملکرد عایق حرارتی و صوتی نیز قابل قبول خواهد بود.
معایب نمای فریم لس
در کنار مزایا، نمای فریم لس ممکن است محدودیتهایی نیز داشته باشد. شناخت این موارد قبل از انتخاب سیستم فریملس نما اهمیت زیادی دارد. ازجمله معایب نمای شیشه فریم لس میتوان به موارد زیر اشاره کرد:
نیاز به دقت بالا در روش اجرای نمای فریم لس
حساسیت در نصب و آببندی
نیاز به نگهداری مناسب
در سیستم کرتین وال فریم لس هزینه بالاتر نسبت به سیستم های دیگر
وابستگی کیفیت به تخصص مجری اجرای نمای فریم لس
به همین دلیل توصیه میشود در انتخاب شرکت مهندسی مجری نمای فریم لیس جهت اجرای پروژههای Framelees خود توجه بالایی به عمل آورید و از مجموعه های متخصص وبا تجربه کمک دریافت کنید. مادرشرکت فنی و مهندسی آمودسازان با تکیه بر دانش فنی خود و تجربه بالا در اجرای پروژه های متعدد بسیار توانسته ایم لبخند رضایت کارفرمایان محترم خود را به جهت اجرای با کیفیت و با سرعت بالا به نسب قیمت مناسب و مقرون به صرفه به ارمغان آوریم.
قیمت نمای فریم لس
یکی از عوامل مهم در انتخاب سیستم نما، قیمت نمای فریم لس است. هزینه اجرای این نوع نما به عوامل مختلفی بستگی دارد. عوامل موثر بر قیمت نمای فریم لس شامل موارد زیر است:
- نوع شیشه مورد استفاده در نمای شیشه ای
- ضخامت و ابعاد شیشهها
- نوع سیستم Framelees
- کیفیت و سایزپروفیلهای آلومینیومی
- هزینه اجرای نمای فریم لس
- پیچیدگی طراحی فریملس نما
بهطور کلی قیمت نمای فریم لس در پروژههای مختلف متفاوت است و برای برآورد دقیق باید شرایط پروژه بررسی شود. همچنین نوع روش اجرای نمای فریم لس و میزان پیچیدگی طراحی نمای شیشه ای یکپارچه نیز میتواند تاثیر زیادی بر قیمت نمای فریم لس داشته باشد.
جهت دریافت مشاوره و بازدید رایگان و دریافت لیست قیمت همین حالا با کارشناسان فنی ما در تماس بگیرید.
مراحل ساخت نمای فریم لس
برای اجرای اصولی نمای فریم لس باید مراحل مشخصی طی شود. این مراحل در پروژههای حرفهای فریم لس نما به شکل زیر انجام میشوند:
1. طراحی معماری و مهندسی Framelees
2. تهیه پروفیلهای آلومینیومی سیستم فریملس
3. اجرای زیرسازی فلزی
4. نصب سازه آلومینیومی فریملس نما
5. نصب شیشههای سکوریت یا لمینت
6. آببندی و درزگیری کامل نمای شیشه فریم لس
تفاوت نمای فریم لس با نمای کرتین وال
یکی از سوالات متداول کارفرمایان، تفاوت نمای فریم لس و کرتین وال است. بسیاری تصور میکنند این دو سیستم کاملاً متفاوت هستند، در حالی که نمای فریم لس در واقع یکی از روشهای اجرای نمای کرتین وال محسوب میشود. تفاوت اصلی این دو در نحوه نمایش پروفیلهای آلومینیومی، ظاهر نهایی نما و جزئیات اجرایی آنها است.
نمای کرتین وال (Curtain Wall) یک سیستم کلی برای اجرای نمای شیشهای است که بار مرده ساختمان را تحمل نمیکند و تنها وزن خود و نیروهای محیطی مانند باد و زلزله را به سازه اصلی منتقل میکند. در مقابل، نمای فریم لس (Frameless) یکی از روشهای اجرای کرتین وال است که در آن پروفیلهای آلومینیومی از نمای بیرونی دیده نمیشوند و سطح نما کاملاً یکپارچه و شیشهای به نظر میرسد.
به عبارت دیگر، هر نمای فریم لس یک نوع کرتین وال است، اما هر کرتین وال الزاماً فریم لس نیست.
مهمترین تفاوت این دو سیستم، ظاهر نمای ساختمان است.
در نمای فریم لس، شیشهها بهگونهای نصب میشوند که هیچ درپوش یا قاب آلومینیومی از بیرون دیده نمیشود و تنها درز باریک بین شیشهها که با چسب سیلیکون سازهای پر شده است قابل مشاهده خواهد بود. این ویژگی باعث ایجاد نمایی کاملاً شفاف، یکدست و مدرن میشود.
در مقابل، در کرتین وال فیس کپ، پروفیلهای آلومینیومی با درپوشهای افقی و عمودی روی سطح نما دیده میشوند و شبکهای منظم روی شیشهها ایجاد میکنند.

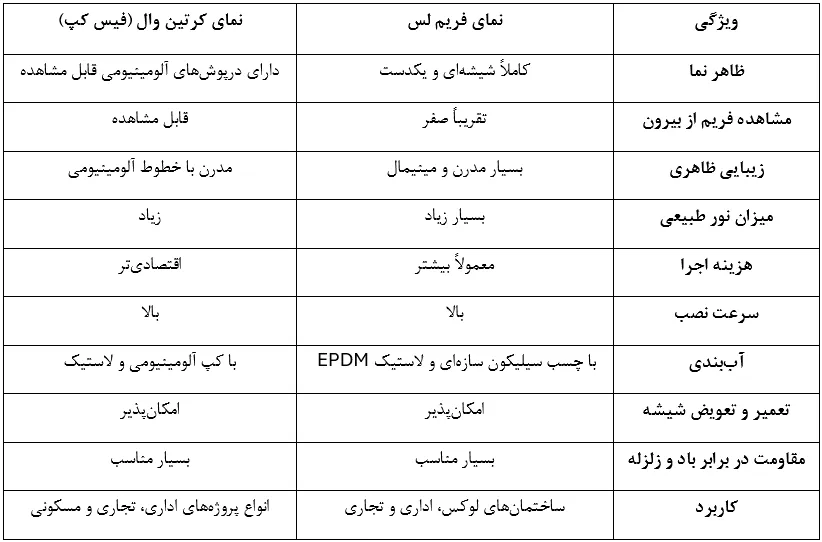

جدول ویژگی ها
فریم لس و کرتین وال دو سیستم کاملاً جدا از هم نیستند؛ بلکه فریم لس یکی از روشهای اجرای نمای کرتین وال است. تفاوت اصلی آنها در نحوه نمایش پروفیلهای آلومینیومی، ظاهر نهایی ساختمان و هزینه اجرا است. هر دو سیستم از نظر استحکام، ایمنی، عایقبندی و طول عمر عملکرد بسیار خوبی دارند و انتخاب بین آنها به بودجه، سبک معماری و نیازهای پروژه بستگی دارد.
کاربردهای نمای فریم لس
امروزه نمای فریم لس در بسیاری از پروژههای معماری استفاده میشود. برخی از کاربردهای رایج نمای شیشه فریم لس عبارتاند از:
برج های اداری
ساختمانهای تجاری
مراکز خرید
هتلها
ساختمانهای مدرن مسکونی
در این پروژهها استفاده از نمای شیشه ای با سیستم Framelees باعث ایجاد جلوهای مدرن و جذاب میشود.
جمعبندی
نمای فریم لس از بهروزترین سیستمهای نمای شیشه ای در معماری مدرن محسوب میشود. این سیستم با ایجاد نمای شیشه ای یکپارچه، جلوهای بسیار زیبا به ساختمان میبخشد. اما درنهایت، انتخاب یک شرکت متخصص برای اجرای نمای فریم لس اهمیت زیادی دارد، زیرا کیفیت اجرای فریملس نما تاثیر مستقیم بر عملکرد و دوام نمای شیشه فریم لس دارد. ما در شرکت آمودسازان نیاتوس با تجربه در زمینه طراحی و اجرای حرفه ای چنین سیستم های اختصاصی، امنیت خاطر شما برای انتخاب جهت اجرای پروژههای مدرن نمای شیشه ای شما را فراهم کرده ایم.
سوالات متداول
1. نمای فریم لس چیست و چه تفاوتی با کرتین وال معمولی دارد؟
نمای فریم لس نوعی سیستم کرتین وال است که در آن پروفیلهای آلومینیومی از بیرون دیده نمیشوند و سطح نما به صورت کاملاً شیشهای و یکدست اجرا میشود. در مقایسه با کرتین وال فیس کپ، نمای فریم لس ظاهر مدرنتر و مینیمالتری دارد و برای پروژههای لوکس گزینهای ایدهآل محسوب میشود.
2. قیمت اجرای نمای فریم لس چقدر است؟
قیمت نمای فریم لس به عواملی مانند نوع سیستم (یوچنل یا استیک)، نوع شیشه (دوجداره یا لمینت)، برند پروفیل، ارتفاع ساختمان و پیچیدگی طراحی بستگی دارد. به طور کلی، هزینه اجرای فریم لس نسبت به سیستمهای معمولی کمی بالاتر است، اما ارزش معماری و زیبایی بیشتری ارائه میدهد.
3. آیا نمای فریم لس عایق حرارتی و صوتی مناسبی دارد؟
بله، در صورت استفاده از شیشههای دوجداره یا سهجداره استاندارد و اجرای صحیح درزگیری، نمای فریم لس میتواند عایق بسیار مناسبی در برابر انتقال صدا و حرارت باشد و به بهینهسازی مصرف انرژی ساختمان کمک کند.
4. بهترین نوع شیشه برای نمای فریم لس چیست؟
در نمای فریم لس معمولاً از شیشههای سکوریت لمینت یا دوجداره لمینت استفاده میشود. این نوع شیشهها علاوه بر ایمنی بالا، عملکرد مناسبی در برابر ضربه، صدا و شرایط محیطی دارند.
5. آیا امکان اجرای نمای فریم لس روی ساختمانهای قدیمی وجود دارد؟
بله، در صورت بررسی سازه و اجرای زیرسازی مناسب، نمای فریم لس قابل اجرا روی ساختمانهای قدیمی نیز هست. این کار میتواند ظاهر ساختمان را کاملاً مدرن و بهروز کند.
6. آیا نمای فریم لس ایمنی کافی دارد؟
بله، در صورت استفاده از شیشههای لمینت و سکوریت استاندارد، نمای فریم لس از ایمنی بالایی برخوردار است. در صورت شکست، شیشه لمینت فرو نمیریزد و خطرات احتمالی کاهش مییابد.
7. نمای فریم لس برای چه نوع ساختمانهایی مناسب است؟
این سیستم برای ساختمانهای اداری، تجاری، برجها، مراکز خرید و پروژههای مسکونی لوکس بسیار مناسب است و در طراحیهای مدرن کاربرد گستردهای دارد.
