نمای کرتین وال چیست؟ | قیمت, طراحی و اجرا
پوسته بیرونی ساختمان دیگر صرفا یک لایه محافظ نیست و بخشی از هویت معماری و نحوه ارتباط بنا با محیط اطراف محسوب میشود. به همین دلیل، در بسیاری از پروژههای مدرن، معماران تلاش میکنند نمای ساختمان علاوه بر زیبایی، نور طبیعی را به داخل هدایت کند، وزن سازه را کاهش دهد و امکان اجرای طراحیهای بزرگ و شفاف را فراهم کند. در همین راستا، نمای کرتین وال بهعنوان یکی از پیشرفتهترین سیستمهای نمای شیشهای، جایگاه ویژهای در معماری معاصر دارد. استفاده از نمای کرتین وال در برجهای اداری، مراکز تجاری و حتی پروژههای مسکونی لوکس بهویژه نمای کرتین وال ویلا نشاندهنده رشد روزافزون این فناوری در صنعت ساختمان است.
اگر زمان کافی برای مطالعه این مقاله رو ندارید، برای دریافت اطلاعات و مشاوره رایگان همین حالا با کارشناسان ما تماس بگیرید.
فهرست عناوین

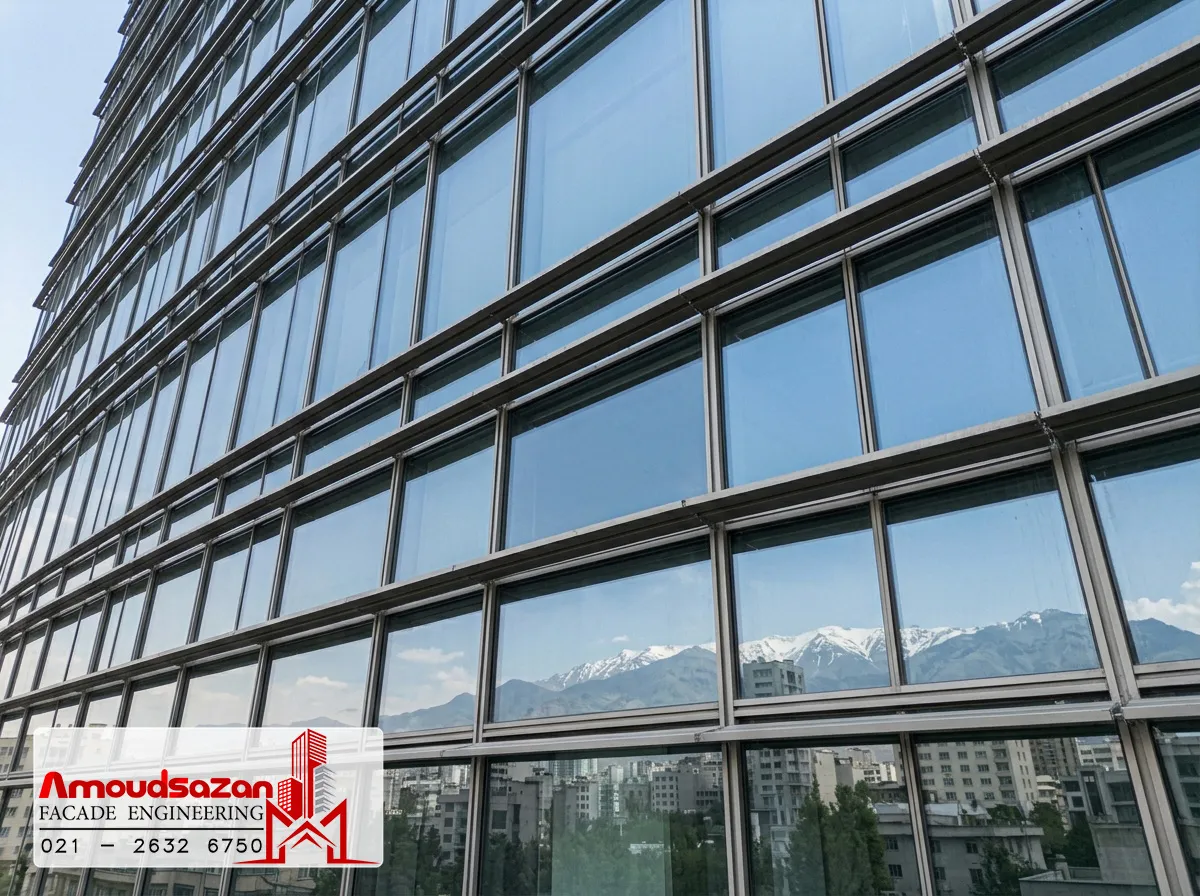

نمای کرتین وال چیست؟
نمای کرتین وال نوعی سیستم پوشش خارجی ساختمان است که از ترکیب پروفیلهای آلومینیومی و شیشه تشکیل میشود. در این سیستم، نما بهصورت مستقل از سازه اصلی ساختمان عمل کرده و بار سازهای ساختمان را تحمل نمیکند، تنها وزن خود و نیروهای محیطی مانند باد را به سازه منتقل خواهد کرد. ساختار اصلی کرتین وال نما از پروفیلهای آلومینیومی عمودی و افقی تشکیل شده که به آنها لامل میگویند و مجموعه این ساختار با نام نمای لامل شناخته میشود. استفاده از نمای کرتین وال یکی از رایجترین روشها برای ایجاد نمای شیشه ای مدرن در ساختمانهای اداری، تجاری و برجهای مرتفع است.
پروژه های ما

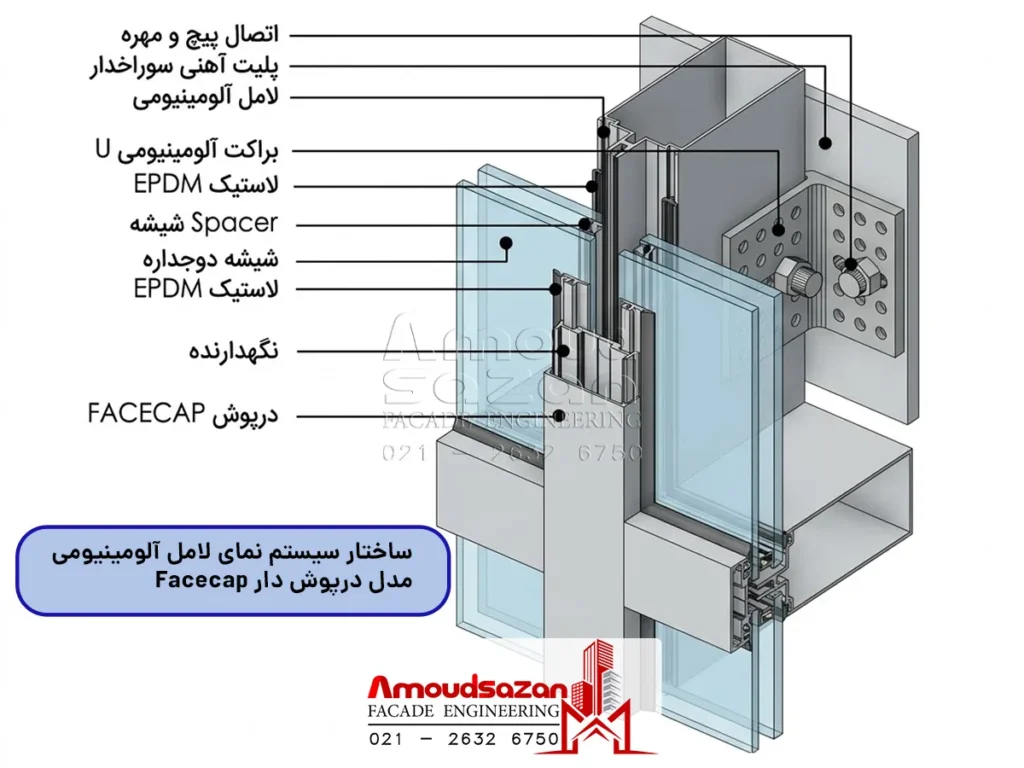

ساختار سیستم کرتین وال
شناخت اجزای سیستم کرتین وال برای درک عملکرد آن اهمیت زیادی دارد. اجزای اصلی نمای کرتین وال شامل موارد زیر است:
- لاملهای عمودی و افقی
- شیشههای سکوریت یا لمینت
- براکتها و اتصالات
- درپوشها یا کپها
- لاستیکهای آببندی
- چسبهای سیلیکونی
در کرتین وال آلومینیومی، لاملها شبکه اصلی سازه را تشکیل میدهند و شیشهها روی این ساختار نصب میشوند. در طراحی حرفهای سیستم کرتین وال محاسبات سازهای برای مقاومت در برابر فشار باد، زلزله و تغییرات دمایی نیز انجام میشود.
انواع نمای کرتین وال
با توجه به ساختار و روش نصب، انواع نمای کرتین وال در چند دسته اصلی قرار میگیرند که هرکدام ویژگیهای خاص خود را دارند.
در سیستم یونیتایز، پنلهای نمای کرتین وال در کارخانه ساخته شده و سپس بهصورت ماژولهای آماده روی ساختمان نصب میشوند که سرعت اجرای پروژه را افزایش میدهد.
انواع آن:

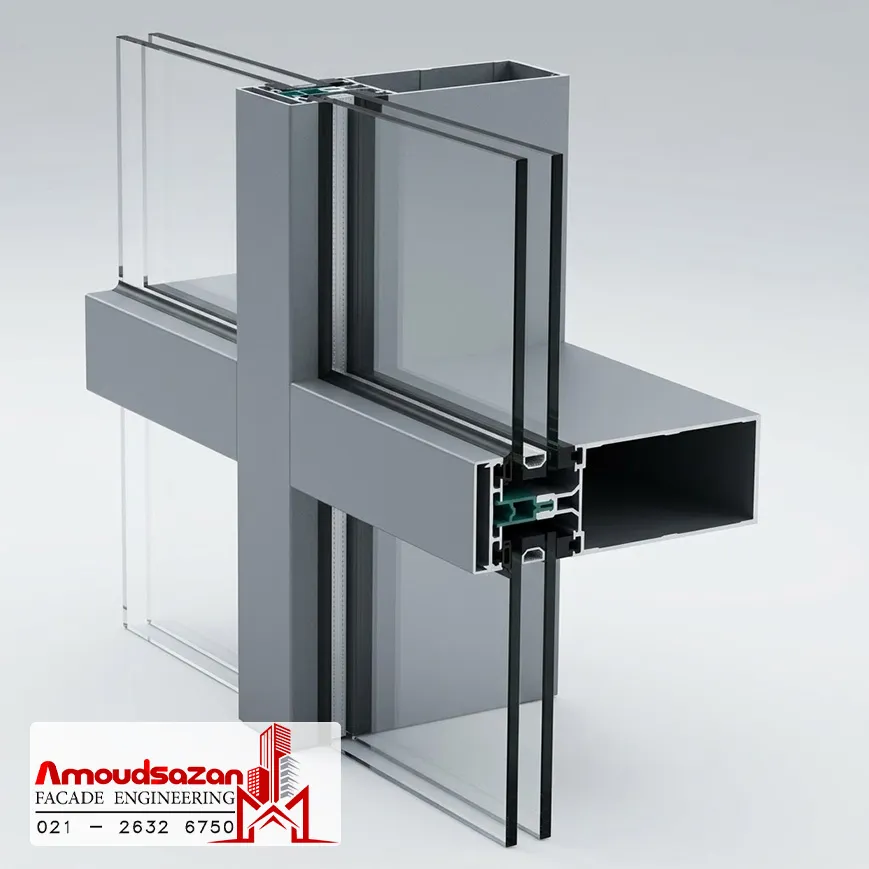

کرتین وال فیس کپ
یکی از رایجترین انواع نمای کرتین وال، سیستم کرتین وال فیس کپ است. در این روش شیشهها روی لاملها قرار گرفته و با درپوشهای آلومینیومی از بیرون ثابت میشوند. در کرتین وال فیس کپ خطوط عمودی و افقی روی نما دیده میشود و الگوی منظمی در نمای شیشه ای مدرن ایجاد میکند.
کرتین وال فریم لس
در نمای کرتین وال فریملس، به دلیل پنهان بودن قابهای نگهدارنده، سطح نما جلوهای کاملا یکپارچه و تمامشیشهای پیدا میکند که انتخابی مطلوب برای ساختمانهای مدرن و لوکس است. این سیستم از نظر ساختار زیرسازی به دو دسته اصلی تقسیم میشود:
سیستم فول فریم لس
در این روش، کل استراکچر شامل لاملهای عمودی و افقی از جنس پروفیلهای آلومینیومی اکسترود شده است. به دلیل یکپارچگی متریال، این سیستم مقاومت بالایی در برابر تنشهای حرارتی دارد و برای پروژههای با حساسیت فنی بالا پیشنهاد میشود.
سیستم فریم لس با استراکچر فولاد
در این روش، استراکچر اصلیِ باربر از پروفیلهای آهنی تشکیل شده و به اسکلت ساختمان متصل میشود. سپس شیشهها که درون قابهای آلومینیومی (فریمها) قرار گرفتهاند، بر روی این زیرسازی فلزی نصب میشوند. در این سیستم، رعایت تدابیر فنی برای جلوگیری از خوردگی گالوانیک (ناشی از تماس مستقیم آهن و آلومینیوم) ضروری است.
سیستم U Channel
یکی دیگر از انواع نمای کرتین وال، سیستم uchannel کرتن وال است. در این روش شیشهها توسط اسپیسر های U شکل دوجداره میگردند و توسط یراق ناخنی از داخل اسپیسر به پروفیل آلومینیومی فیکس میگردند و بدون درپوش خارجی تثبیت میگردند. این سیستم نوعی روش پیشرفته در طراحی Curtainwall محسوب میشود.
در این روش، قطعات سیستم کرتین وال بهصورت جداگانه در محل پروژه مونتاژ میشوند و بیشتر در پروژههای کوچک یا متوسط کاربرد دارد.
کرتین وال لامل چیست؟
در سیستم کرتین وال لامل، پروفیلهای آلومینیومی عمودی و افقی بهصورت شبکهای نصب میشوند و ساختار اصلی کرتین وال نما را تشکیل میدهند. این ساختار که با نام نمای لامل شناخته میشود، وظیفه نگهداری شیشهها و انتقال نیروهای واردشده به سازه ساختمان را بر عهده دارد. در کرتین وال آلومینیومی لاملها معمولا از آلومینیوم اکسترود شده ساخته میشوند تا علاوه بر استحکام مناسب، وزن سازه کاهش پیدا کند.
مراحل اجرای نمای کرتین وال
اجرای نمای کرتین وال معمولا در چند مرحله اصلی انجام میشود:
1. طراحی اولیه: طراحی نمای کرتین وال براساس معماری ساختمان، مشخصشدن ابعاد لاملها پس از انجام محاسبات مهندسی، نوع شیشه و نوع سیستم کرتین وال .
2. ساخت پروفیلها: تهیه واجرای پروفیلهای مورداستفاده در کرتین وال آلومینیومی.
3. نصب زیرسازی: آمادهسازی و نصب براکتها و اتصالات روی سازه آهنی و ایجاد بستر لازم برای اجرا و نصب لامل های کرتین وال.
4. نصب لاملها: نصب لاملهای عمودی و افقی و شکلگیری ساختار نمای لامل.
5. نصب شیشه: نصب شیشهها بر روی لامل های آلومینیومی.
6. آب بندی: آب بندی و هوابندی نهایی نمای کرتین وال.
نکات فنی مهم در طراحی و عملکرد نمای کرتین وال
برای عملکرد مناسب و دوام بیشتر نمای کرتین وال، برخی جزئیات فنی در طراحی سیستم کرتین وال اهمیت زیادی دارند.
آببندی و هوابندی در کرتین وال
یکی از ویژگیهای مهم نمای کرتین وال، سیستم عایقبندی آن است. در طراحی حرفهای Curtainwall از لاستیکها و چسبهای مخصوص استفاده شده و چندین لایه آببندی برای جلوگیری از نفوذ آب، باد و گردوغبار در نظر گرفته میشود.
محاسبه وزن شیشه در کرتین وال
در طراحی نمای کرتین وال محاسبه وزن شیشه اهمیت زیادی دارد. وزن شیشه بر اساس ضخامت و ابعاد آن تعیین شده و معمولا در کرتین وال آلومینیومی از شیشههای دوجداره یا لمینت استفاده میشود.
ابعاد استاندارد لامل کرتین وال
در طراحی کرتین وال لامل، ابعاد پروفیلها براساس محاسبات مهندسی تعیین میشود. در بسیاری از پروژههای نمای کرتین وال فاصله لاملها حدود ۱ تا ۱.۵ متر درنظرگرفته میشود تا استحکام لازم برای نگهداری شیشهها فراهم شود اما از ویژگی های حائز اهمیت در سیستم نمای کرتین وال قابلیت و توانایی استفاده از شیشه در ابعاد بزرگ میباشد.
متریال قابل استفاده در کرتین وال
در سیستم کرتین وال علاوه بر شیشه میتوان از متریالهای مختلفی استفاده کرد:
- شیشه سکوریت
- شیشه لمینت
- پنلهای کامپوزیت
- سنگ
- سرامیک خشک
این تنوع متریال باعث شده نمای کرتین وال انعطاف بالایی در طراحی نمای شیشه ای مدرن داشته باشد، وقابلیت اجرای ترکیبی در نمای خشک را فراهم آورد.
قیمت نمای کرتین وال
قیمت نمای کرتین وال به عوامل مختلفی بستگی دارد. مهمترین عوامل موثر بر قیمت نمای کرتین وال عبارتاند از:
- نوع سیستم کرتین وال و سایز لامل های مورد مصرف
- نوع و ابعاد شیشه مورد استفاده تعداد لایه ها و تکنولوژی رنگ شیشه ها
- انتخاب کرتین وال فریم لس یا کرتین وال فیس کپ
- نوع رنگ لامل در کرتین وال لامل
- هزینه اجرای نمای کرتین وال
- پیچیدگی طراحی نمای کرتین وال
همچنین نوع Curtainwall انتخابی در پروژههای بزرگ میتواند بر قیمت کرتین وال تأثیر قابل توجهی داشته باشد.
نمای کرتین وال ویلا
در سالهای اخیر استفاده از نمای کرتین وال ویلا در طراحی ویلاهای مدرن افزایش یافته است. در این نوع طراحی، بهکارگیری پنلهای شیشهای بزرگ در ساختار نمای کرتین وال ویلا باعث گسترش دید بصری و ایجاد ارتباط مستقیم میان فضای داخلی و چشمانداز بیرونی میشود. همچنین استفاده از این سیستم در پوسته ساختمان، امکان ورود حداکثری نور طبیعی را فراهم کرده و به بهبود کیفیت روشنایی داخلی کمک میکند.
مزایا و معایب نمای کرتین وال
بررسی مزایا و معایب نمای کرتین وال کمک میکند تا پیش از انتخاب این سیستم برای ساختمان، دید دقیقتری نسبت به عملکرد، هزینه و شرایط اجرای آن داشته باشیم.
مزایا:
ایجاد نمای شیشه ای مدرن و یکپارچه
کاهش وزن سازه
تنوع اجرا در انواع نمای ترکیبی با کرتین وال
سرعت مناسب در اجرا
انعطاف بالا در طراحی نمای کرتین وال
معایب
هزینه نسبتا بالا در برخی پروژهها
نیاز به دقت بالا در اجرای نمای کرتین وال
وابستگی عملکرد نما به کیفیت نصب
جمعبندی
استفاده از نمای کرتین وال یکی از راهکارهای اصلی برای طراحی نمای شیشه ای مدرن در ساختمانهای اداری، تجاری و حتی ویلاها است. این سیستم با تکیه بر ساختار کرتین وال آلومینیومی و استفاده از شیشههای مقاوم، امکان ایجاد نماهایی یکپارچه، سبک و درعینحال مقاوم در برابر شرایط محیطی را فراهم میکند.
تنوع در انواع نمای کرتین وال، قابلیت اجرای سیستمهای مختلف مانند کرتین وال فریم لس و کرتین وال فیس کپ و انعطاف بالا در طراحی نمای کرتین وال باعث شده این سیستم در بسیاری از پروژههای معماری مدرن مورد استفاده قرار گیرد.
ما در شرکت آمودسازان نیاتوس با تجربه تخصصی در طراحی نمای کرتین وال و اجرای نمای کرتین وال، آماده ارائه راهکارهای حرفهای در اجرای پروژههای ساختمانی بر اساس استانداردهای تخصصی Curtainwall به شما مشتریان محترم هستیم.
سوالات متداول
1. نمای کرتین وال چیست و چه کاربردی دارد؟
نمای کرتین وال (Curtain Wall) نوعی سیستم نمای شیشهای مدرن است که به صورت غیر باربر روی سازه اصلی ساختمان نصب میشود. این سیستم علاوه بر ایجاد نمایی زیبا و مدرن، باعث افزایش نور طبیعی، بهبود عایق حرارتی و صوتی و کاهش وزن کلی ساختمان میشود.
2. قیمت اجرای نمای کرتین وال در سال 1405 چقدر است؟
قیمت نمای کرتین وال در سال 1405 همانند سال های گذشته به عوامل مختلفی مانند نوع سیستم (فیس کپ یا فریم لس)، نوع پروفیل، نوع شیشه (دوجداره یا لمینت)، ارتفاع پروژه و جزئیات اجرایی بستگی دارد. برای دریافت قیمت دقیق، نیاز به بررسی نقشه و شرایط پروژه است.
3. تفاوت کرتین وال فیس کپ و فریم لس چیست؟
در سیستم فیس کپ، پروفیلهای آلومینیومی از بیرون قابل مشاهده هستند، اما در سیستم فریم لس (Frameless)، سطح نما کاملاً شیشهای و یکدست دیده میشود. فریم لس ظاهر مدرنتری دارد ولی اجرای آن حساستر و هزینه آن معمولاً بیشتر است.
4. آیا نمای کرتین وال عایق حرارتی و صوتی مناسبی دارد؟
بله، در صورت استفاده از شیشه دوجداره یا سهجداره و اجرای اصولی، نمای کرتین وال عایق بسیار خوبی در برابر صدا و حرارت است و میتواند مصرف انرژی ساختمان را به شکل قابل توجهی کاهش دهد.
5. اجرای نمای کرتین وال چقدر زمان میبرد؟
مدت زمان اجرای کرتین وال به متراژ پروژه، پیچیدگی طراحی و شرایط کارگاهی بستگی دارد، اما به طور معمول پروژههای متوسط بین ۲ تا ۶ هفته زمان نیاز دارند.
6. آیا امکان اجرای کرتین وال برای ساختمانهای قدیمی وجود دارد؟
بله، نمای کرتین وال قابل اجرا روی ساختمانهای قدیمی نیز هست، به شرطی که زیرسازی مناسب و مقاوم برای نصب آن طراحی و اجرا شود.
7. بهترین نوع شیشه برای نمای کرتین وال چیست؟
معمولاً از شیشههای دوجداره، لمینت یا سکوریت استفاده میشود. انتخاب نوع شیشه بستگی به شرایط اقلیمی، ارتفاع ساختمان و نیاز به عایق صوتی و امنیت دارد.
8. آیا نمای کرتین وال در برابر زلزله مقاوم است؟
بله، سیستم کرتین وال به دلیل انعطافپذیری بالا و اتصال جدا از سازه اصلی، عملکرد بسیار خوبی در برابر زلزله دارد و یکی از گزینههای مناسب برای مناطق زلزلهخیز محسوب میشود.
